上回说到，初出山门的钒钒，闯荡电力江湖四处碰壁，最终身无分文，依靠沿途乞讨回到阔别已久的储能山庄。

“弟子......弟子知错了！今后一定跟随师父好生修炼！”

“我早料到你会回来。接下来，由我教你如何让自己变得更强。”

一节电池的功率是有限的：

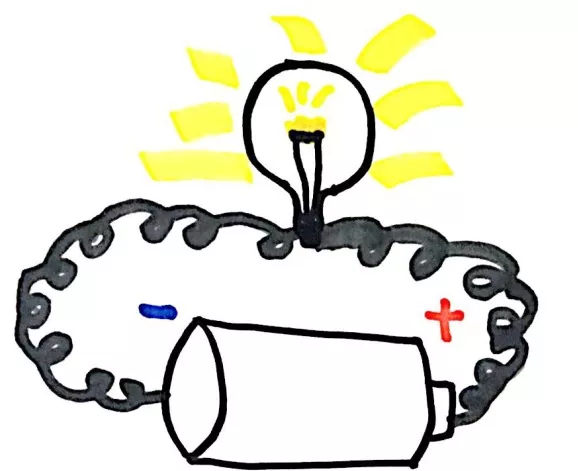

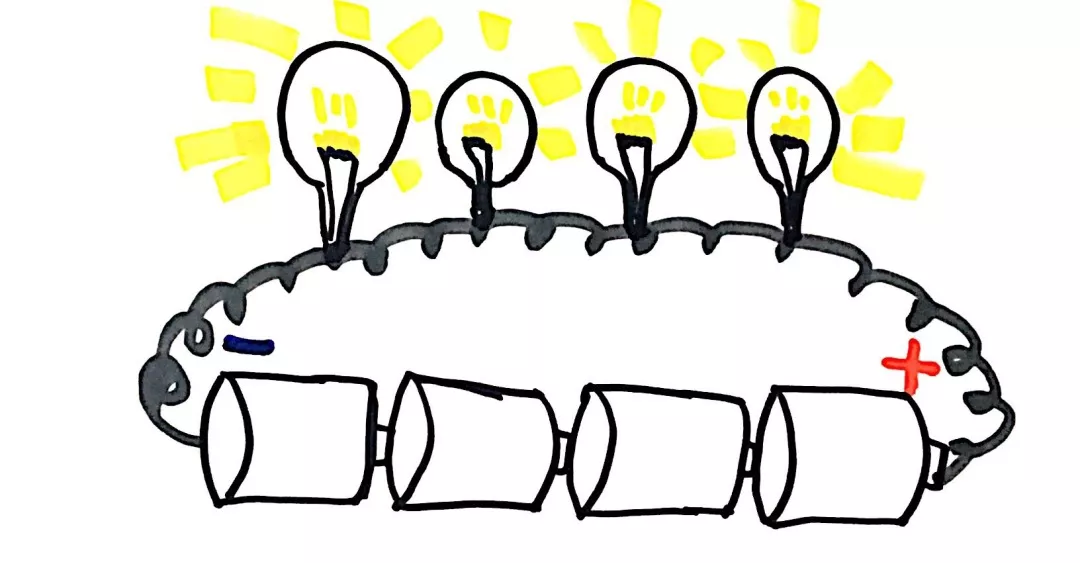

一节单电池只能点亮一盏灯，要想同时点亮多盏灯，则需要将多节单电池串联：

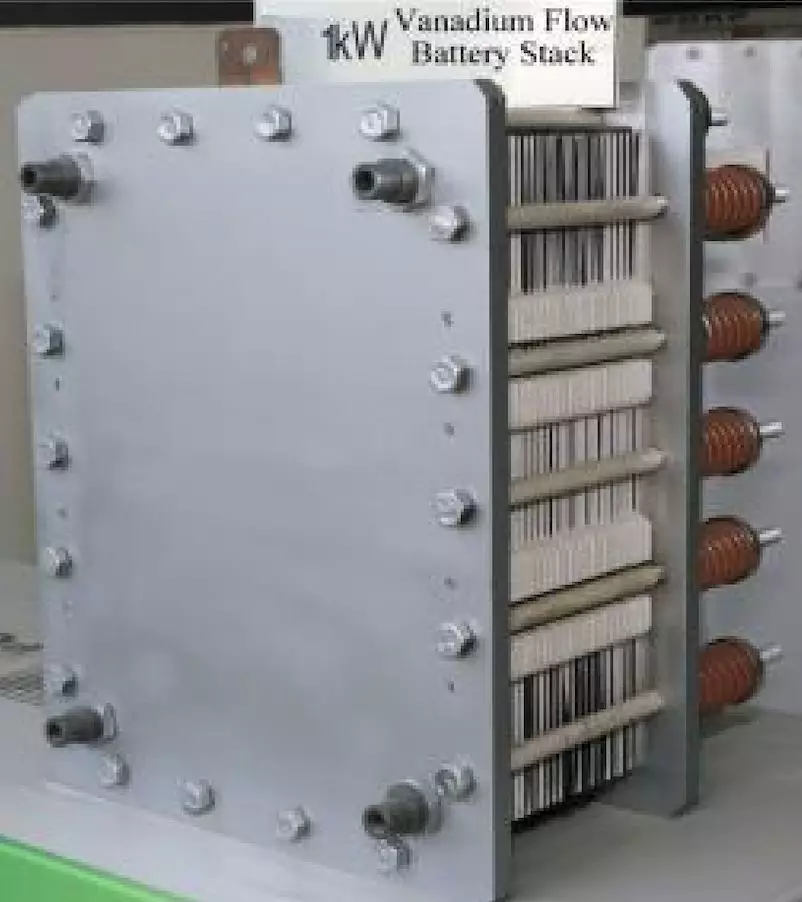

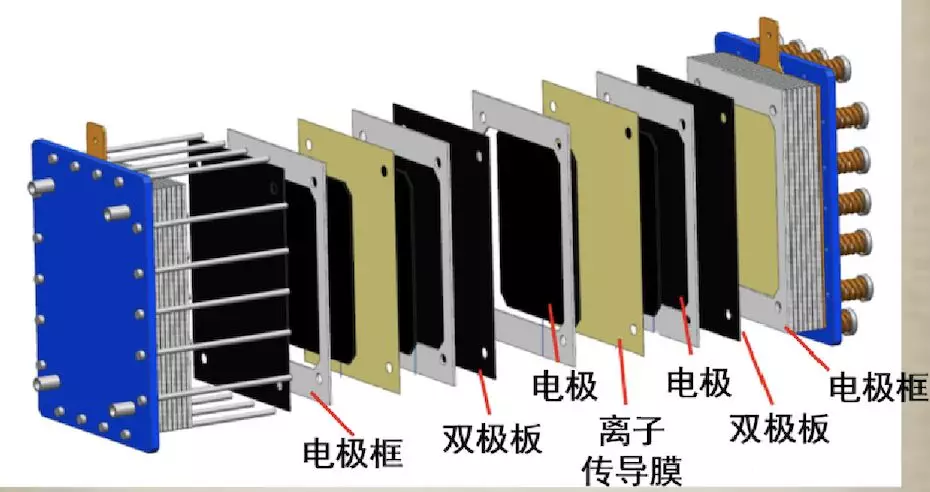

要想点亮千家万户，则需要设计出串联许多节单电池的电堆：

“咦，这个电堆的外形似乎还是和单电池相似，并没有看见一个个单电池串联呀？”

“它确实是单电池串联而成的。只不过不是通过导线简单地串联。电堆通过一个叫“双极板”的东西实现单电池的串联：”

“弟子不太明白......”

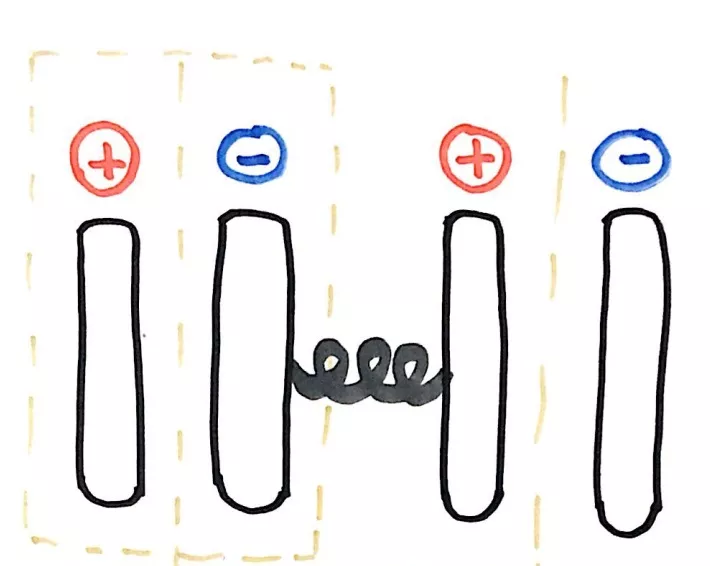

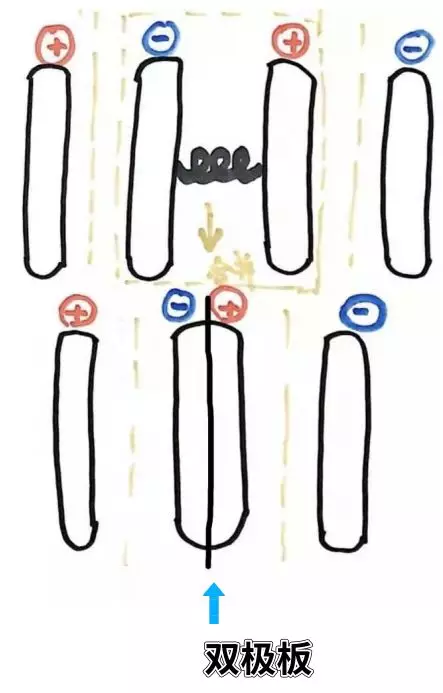

“如果简单地把两个电池串联，我们可以用一根导线连接相邻电池：”

但是如果要串联很多单电池，这样做就太麻烦了，我们可以用一块导电板替代导线，导电板一面与正极接触，另一面与相邻单电池的负极接触，所以称之为双极板；工作时，电子通过双极板直接传导至相邻单电池，这样既节省了空间又缩短了电子的传导路径，降低了电池的内阻。

“真机智！我还有个问题：电堆这么大，岂不是需要更多的电解液？”

“没错，钒钒，这恰恰是全钒液流电池的另一个优势，由于它的电解液体积与电堆尺寸可以独立设计，所以它的容量与功率是可以独立设计的！”

如上所述，我们可以改变电堆的面积与串联节数，从而设计不同功率的电堆，而另外一方面，由于全钒液流电池的能量存储在电解液中，而电解液可以从电堆里流出来，储存在储罐内，我们可以通过增大储罐，提高电解液的体积来提高储能系统的容量。

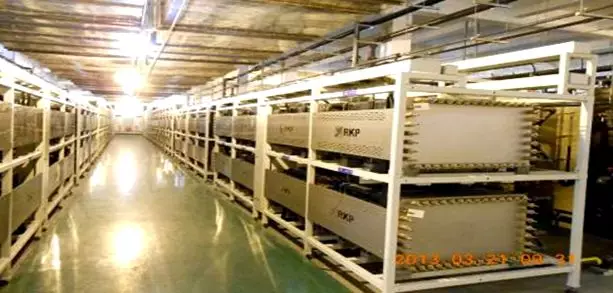

电池系统实物图

可以独立设计的功率与容量，是全钒液流电池的突出特点。理论上只要拥有足够多的电解液，全钒液流电池的容量是没有上限的！这是它可以作为大型储能技术的原因。

时光如白驹过隙，修行了全钒宝典全册的钒钒，已经可以从单电池变身电堆了，武艺高强，他是否能成为山庄的荣耀呢？

现在，在钒钒面前的

便是传说中的全钒究级考验了，

突破了这一步，

即可征战电力江湖。

所谓全钒的究极考验，便是以下四个方面的试炼。而钒钒凭借全钒宝典，短时间内便突破了这四项考验：

【安全防火】全钒电池使用水溶液作为电解液，无惧区区小火。

【环境友好】全钒电池，电解液可再生，对环境友好。

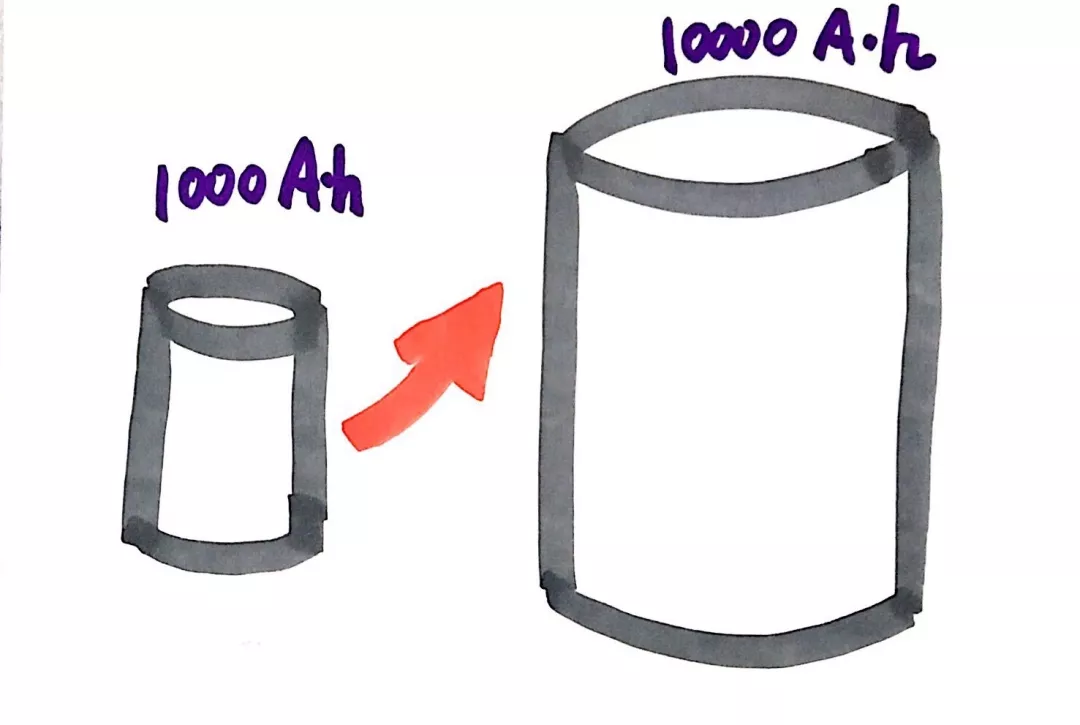

【储能容量】全钒电池，增大储罐即可储能更多，令人惊叹。

【输出功率】全钒电池，一招“影分身”，

串连成电堆，强力输出。

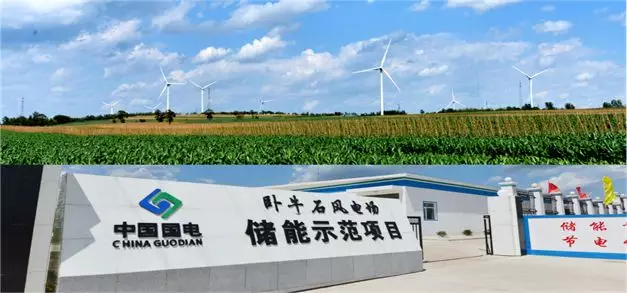

国电卧牛石风电场储能示范项目

通过考验的钒钒，再次出山，电力江湖为之惊叹。先后承接各大帮派项目若干，并且乘华夏大地之东风，走出国门，令世人瞩目。

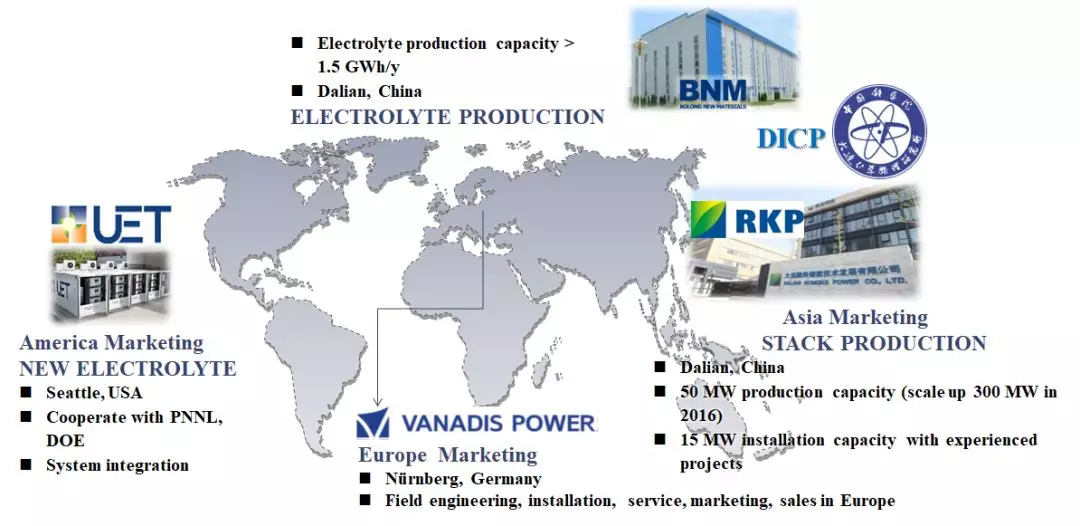

全钒液流电池国际示范项目一览

全钒，成就电力江湖一代佳话。
