科技动态

青岛能源所开发高压电解液构筑高能量密度锂电池体系

撰稿: 青岛生物能源与过程研究所 发布时间:2022-03-24
  当前锂离子电池由于其出色的电化学性能已经广泛应用于电动汽车,正极材料是影响锂离子电池性能的关键因素之一,使用高比能正极材料(如NCM811)以及提高电池工作电压(>4.2V),是获得更高能量密度的最有效途径。然而,传统的碳酸酯基电解液无法适配高压电池体系,同时三元正极材料在高电压下发生各种副反应,最终导致体系劣化、容量衰减。
  青岛能源所先进储能材料与技术研究组在武建飞研究员的带领下,多年来深耕正极材料及高性能电解液领域(ACS Appl. Mater. Interfaces 2020, 12, 49666;ACS Appl. Mater. Interfaces 2022, 14, 12264),近期在高电压电解液体系开发应用方面取得关键性进展,相关研究成果近日发表于国际著名期刊Chemical Engineering Journal《化学工程杂志》。
  研究团队开发了一种新型的高压氟化电解液体系,将NCM811正极材料的工作电压从4.2V突破性的提高到4.6V,拓展了三元体系的使用上限和应用范围,解决了两个重要问题:极大提高了高镍三元正极体系的比容量和工作电压,抑制NCM811正极在高电压下的结构相变、过渡金属离子溶出以及二次粒子的开裂,降低了极化,从而提高体系的能量密度和循环性能。构建了稳定的CEI和SEI,实现高负载量高镍三元体系电池在高电压下的可逆稳定循环。其中Li||NCM811半电池在4.6V工作电压下可以展现出247.2 mAh g-1的高比容量,81.4%的循环容量保持率(0.5C 200圈)和154.5 mAh g-1的高倍率比容量(5C)。同时,石墨|| NCM811全电池在4.6 V循环100圈后仍然保留185.7 mAh g-1的高比容量。

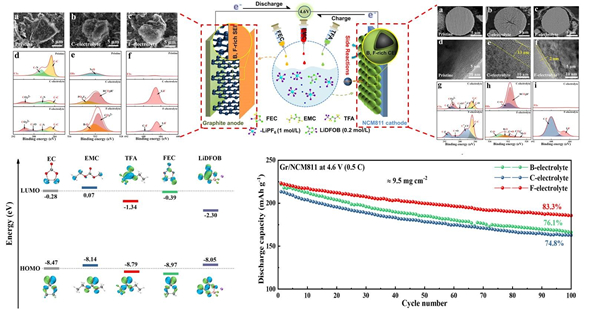

图 高压氟化电解液体系在电极电解液界面的表现、DFT计算以及全电池循环性能
  通过密度泛函理论(DFT)计算系统阐述了该高压电池体系性能提升的原因。氟取代基(-F)具有很强的吸电子作用,降低了溶剂的最高被占据分子轨道(HOMO),从而提高了电解液的氧化电位。在该体系中,正极表面的氟代溶剂(-F)如 TFA 和 FEC 具有较低的HOMO能级,从而获得较高的氧化电位,有助于形成均匀的CEI膜。在负极表面,LiDFOB、FEC 和 TFA 的LUMO较低,通过协同作用在负极侧还原形成均匀的SEI膜,进一步稳定电池性能。通过SEM、XPS等系列表征,进一步证实,通过在正极表面形成了薄而均匀的富B和富F的无机电解质界面,减少了二次粒子的开裂从而缩小正极和电解液之间的接触面积,极大地抑制了电接触不良、副反应以及过渡金属离子溶出,从而突破了高镍三元正极在高电压下容量衰减严重等障碍,为设计开发高能量密度锂离子电池提供了新的思路和途径。
  论文第一作者为在读硕士研究生赵晴,通讯作者为武建飞研究员和宋德朋助理研究员。上述工作得到了两项国家自然科学基金面上项目、两项山东省自然科学基金、中国科学院洁净能源创新研究院合作基金项目、山东省重点研发计划项目等的支持与资助。
  Q. Zhao, Y. Wu, Z. Yang, D. Song*, X. Sun, C. Wang, L. Yang, Y. Zhang, J. Gao, T. Ohsaka, F. Matsumoto, J. Wu*, A Fluorinated Electrolyte Stabilizing High-Voltage Graphite/NCM811 Batteries with an Inorganic-Rich Electrode-Electrolyte Interface, Chemical Engineering Journal (2022), doi: https:// doi.org/10.1016/j.cej.2022.135939
